離心機作為化學分析的前處理設備之一，近年來被廣泛應用于生物物理、生物化學、醫療衛生、石油化工、地質、農、林、牧等科研、生產部門，它可對生物細胞、病毒、血清、蛋白等有機物，無機物溶液，懸浮液及膠體溶液等樣品進行分離、濃縮、提取、制備等。在使用過程中，離心機往往會出現一些故障筆者根據多年的維修經驗，對日立離心機的兩例故障進行了分析與排除。

一、離心機觸摸鍵盤失控

1 .故障現象


開機后按任何鍵均無反應，儀器進入死機狀態。


2. 故障分析

造成觸摸鍵盤失控一般有以下兩個原因：

（1 )觸摸鍵盤未接通電源。


（2）觸摸鍵盤粘鍵。開機后按任何鍵均無反應，可能是某個鍵粘住鍵盤使計算機無法正確識別鍵盤狀態而造成死機現象

3. 故障排除方法


經檢查，觸摸鍵盤的電源正常。切斷電源，拆下觸摸鍵盤的螺釘。將觸摸鍵盤從夾層處輕輕掰開。沿機內鍵盤夾層中非鍵盤按鍵部分用雙面膠貼好后，將觸摸鍵盤復原即可。應注意雙面膠不能墊得太高。用此方法修復后，至今離心機已使用5年，狀況良好


二、離心機控制參數顯示混亂

1 、故障現象

當觸摸鍵盤粘鍵故障排除后，復原觸摸板，通電試機，選擇某個項目，該項目能夠處于待機狀態，但當調節向上或向下按鍵時，出現向上調節時正常，向下調節時，無論哪個項目，總是由“ ACCEL"來進行響應的現象。例如：按“ TIME "鍵時，正常狀態下，相應的“ TIME "項數字顯示應向下跳變，卻變成“ ACCEL"項數字顯示向下跳變，并且有時當向下或向上調節時，數字顯示會向相反方向跳變

2、故障分析

造成控制參數顯示混亂一般有以下兩個原因：
（1）鍵盤線路斷路或短路。


（2）觸摸鍵盤與外線路之間的接插件接觸不良

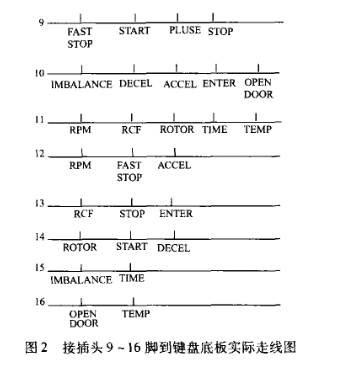

經分析判斷，觸摸鍵盤線路短路的可能性較大，假設“眉ME "和“ ACCEL "鍵在板上的走線相交，且 "ACCEL"的走線比"TIME"的走線更靠近外線路接口，則易出現上述故障。由于沒有線路圖，筆者首先將有關部分的結構圖畫出。將觸摸鍵盤從夾層處掰開后，根據實際走線，得到接插頭1、8腳到鍵盤底板的實際走線圖（圖1）和接插頭9、16腳到鍵盤底板的實際走線圖（圖2）。由圖1各鍵的相互關系得到鍵盤按鍵結構圖見圖3；分析圖2得到鍵盤狀態指示示意圖見圖4。

兩腳相交而短路，則危害最大。從線路板上可以看到7腳和14腳的走線相交有串線，經檢查原來在線路板上只用一層很薄的絕緣膠將交叉點隔開，儀器經過長時間運行后，絕緣膠失效，造成線路短路，出現控制參數顯示混亂的故障。

3、故障排除方法


  切斷電源，拆下觸摸鍵盤的螺釘。將觸摸鍵盤從夾層處掰開，畫出線路圖，分析各鍵之間的相互關系，然后找到相應按鍵在板上的走線群，結合線路圖判斷并確認最有可能性的故障點，用薄刃平頭小刀將板上的走線群交叉部分輕輕刮斷，再用平頭小刀輕刮每條斷線兩端的線面，至可導通即可，用透明膠絕緣，用銅絲連線，并在銅絲的連線兩端用導電膏點粘，待自然風干后用透明膠封好，最后用雙面膠將外層面板膠粘部分貼好后，將觸摸鍵盤復原。儀器修復后，至今已使用5年，狀況良好。另外利用圖1-圖4還可檢查各個發光二極管的好壞，方法是：用萬用表的黑表筆接圖3的橫坐標，紅筆接縱坐標，逐個測試，發光二極管亮則說明二極管良好，反之則損壞。
