日立CP70ME高速冷凍離心機制熱而不制冷的故障
日立 CP70ME 型高速冷凍離心機性能穩定，操作方便，上海某高校實驗室里有臺該機型溫控部分易出現失控現象。轉子室內制熱而不制冷的故障檢修方法。

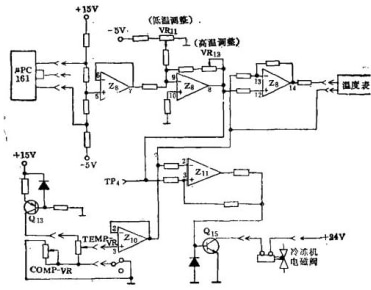

附圖是該機溫控原理圖
溫度傳感器(uPC) 阻值變化，可引起比較放大級Z2 腳輸入電壓的變化。當該電位與3腳預置電壓有一差值時，Z向推動級 Q?s輸出一高電平或低電平，使 Q?s 截止或?qū)?，控制電磁閥關閉或開啟，從而控制制冷或制熱。根據以上原理分析，不制冷故障的產生原因與溫度傳感器、電磁閥和控制電路三部分有關。
首先檢查溫度傳感器，將溫度傳感器拆下后浸在0°℃冰水中，測得其阻值由常溫的11.8kQ緩慢增加到14kQ; 在40℃油中傳感器阻值又緩慢下降到10.5kQ。據此初步判斷溫度傳感器工作正常。
第二步檢查電磁閥，測得電磁閥線圈兩端電壓為24伏，測時伴有“喀”“喀”聲，說明電磁閥工作也正常。
第三步檢查控制電路。將比較運算放大器Zg的9腳和10腳短路，測得Zg8 腳為零伏， Z輸出電位為零伏。經檢查Zg 、Z? 工作正常， 再查開關管Q;sVhe 為 0 ,Ve。為1V, 調節面 板上溫度控制旋鈕TEMP-VR,Q?sV 。 變?yōu)?0. 7伏， V。仍為1伏，即Q?5 不能截止或?qū)? 通，即可判斷 Q?s 損壞。
根據電磁閥推動功 率，Q?s可用3DK4代替，更換后，此故障消失，日立CP70ME機器恢復正常工作。
