CR21G是日本日立生產的可控低溫醫用離心機，廣泛用于DNA或RNA提取制備、 PCI*的擴增以及各種分離作業。其體積小，操作簡便，可以更換多種離心頭，同時具備制冷控溫功能，在同類型設備中應用較為突出田。

　　1醫用離心機的基本原理

　　日立CR21G離心機使用直流變頻電機，通過轉子直接帶動離心頭轉動，最大轉速可達13000 rpm，最大離心加速度16060g。該機器具有轉頭自動識別，電子檢測不平衡的功能，同時該機配備制冷系統，采用氟利昂制冷，溫度在一10一40 ℃可控[2 電子系統方面采用單片機控制，能夠存儲最近操作設置，單片機自動根據測量得到的轉速和溫度，實時控制電機和制冷設備的運轉，從而精確的控制轉速和溫度[3]。該機的速度檢測系統是由一個光電傳感器提取信號傳給CPU板（位于電機底部的一塊小板，上面包括一對光耦合）。原理為：發光二極管發光，通過電機中軸的凹槽，照射到光電耦合接收二極管上圃。

　　正常情況下開機啟動，機器將會進人自檢狀態，

　　自動通電檢測各個模塊，在伴有2聲滴滴聲響后，表明通過自檢，機器可以正常使用。如果機器自檢發現問題，將會在前面板顯示自檢的問題代號，例汝日S'E—XX ”巧] 2故障維修案例

　　電機正向旋轉時，黃色LED亮。通過調節W2電位器可設置電機正向旋轉保護電流的大小，順時針方向變大，保護時紅色LED亮，繼電器動作。電機反向旋轉時，綠色LED亮。通過調節W I電位器可設置電機反向旋轉保護電流的大小，順時針方向變大，保護時紅色LED亮，繼電器動作。通過觀察，本次故障的報警發生在電機正向旋轉時，遂順時針調整直流電機保護板上電位器W I，提高保護電流設定值，使紅色LED不再點亮，運行中不再報“電機保護"，故障排除。

　　4刁結

　　當設備遇到電氣故障后，首先分析故障原因，然后檢查相關的控制線路巧]。在檢查線路時要找一個中間點，判斷是控制部分還是執行部分的問題，故障處理將會更有針對性。根據故障代碼與相應的原因分析，再結合檢測界面，可以了解到機器內部共計34個關鍵部件的PLC輸人狀態，按照PLC輸出一繼電器一接線板一元件方向的檢修流程，即可快速判斷出故瘴點所在，從而極大提高工作效率。

　　2，1日立CR21G故障案例一

　　o）故障現象。離心機蓋子 作者簡介

　　無法打開，按開蓋按鍵無反應。 孟歌，男，（1989

　　（2）故障分析與解決。出 ，+學歷，就師。中國醫學科學立夜病醫院現此種故障，應在徹底斷電情 立夜學研究所國資處，況下依次做如下檢修：．檢查 從事生物醫學工程工前面板及前面板與主板連接情作。

　　況，發現前面板按鍵失靈。該

　　故障是由于設備多年使用，造成前面板按鍵微動開關損壞，由于該機前面板按鍵采用微動開關接鍵，替換比較方便，使用到一定年限后應全部替換。前面板與主板連接由于松動或者氧化等也容易造成這種情況，

　　使用電子清潔劑清理接口即可消除該故障；檢查控制鎖合蓋子的電器，將繼電器與主板斷開連接，通巧 v直流電，檢查開合情況。檢測發現繼電器開合不正常，時有時無。從而判定該繼電器不能正常工作。該故障是由于繼電器長期使用時污垢進人機械部件，造成開合不正常。更換繼電器，故障消失。同時應測量主板供給該繼電器的供電隱定情況。

　　差2日立CR21G故障案例二

　　(1)故障現象。離心機啟動后不能正常運轉，報錯 "br”

　　（2）故障分析與解決。出現該報錯，應停止使用機器，依次做如下檢修：．檢查供電，檢測機器交流電供電情況，發現電壓不穩，聯系供電部門，解決供電穩定狀況后，重啟機器，問題解決囿；0檢查電機，斷開馬達與主板各項連接，檢查馬達線圈電阻，手動轉動離心頭，檢查是否有異響。經過檢測，發現電機線圈電阻正常，但手動轉動離心頭后發現阻力過大，轉子運動不夠流暢，更換該電機軸承，故障消除，一般情況下，由于該型機器主板上帶有過流檢測電路，電機不易燒毀。但由于長期使用，馬達軸承年久損壞，應拆開馬達同時更換上下軸承，為安全使用起見，長期重度使用的機器5年更換一次軸承．檢查主板，主板上有6個場效應管IGBT，每2只一組控制變頻電機一路電流大小，主板通過控制場效應管的導通從而控制每一相供給電機的電流大小，IGBT的門驅動電路通過光耦合隔離，驅動電源，檢測發現其中一對 IGBT完全損壞，更換損壞的場效應管IGBT，故障消除，電機正常運轉。為了保證參數一致性和后續使用的穩定性，任何一個IGBT損壞后都應該將IGBT全部6 個更換。IGBT的具體型號為BUZ385。

　　差3故障案例三

　　(1)故障現象。開機后或運行中顯示"Lid"或 "OPEn”

　?。?）故障分析與解決。出現該錯誤報警的原因及解決方法如下：．查看機器溫度、周圍溫度和馬達溫度，發現機器溫度超出平時正常值，造成該故障的原因是機器長時間工作所產生大量熱量不能及時散出，解決辦法是清理機器內部灰塵，將機器放置于通風良好處，避免長時間高強度使用，如果軸承損壞或磨損，應該立即更換軸承；0查看主板巧v供電，發現供電故障，造成無法檢測蓋子開關狀態和進行繼電器運動，造成該故障的原因是隱壓二極管被擊穿，主板上巧v電流是經過降壓電阻和一個巧v穩壓二極管提供的，更換巧v穩壓二極管和降壓電阻恢復供電，機器正常運轉，同時采取措施稔定供電[8

　　1 ZHONGGUOYIXUEZHUANGBEI

　　2、4日立CR21G故障案例四

　?。?)故障現象。離心機出現報錯“E一04 "

　?。?）故障分析與解決。該報警直接與測溫電路有關，由于離心機內壁上的PT100溫度傳感器失效導致報警。檢查溫度傳感器線路連接處電壓是否為巧vo 如果電壓正常，則直接更換溫度傳感器PT100，即可解決該問題；若電壓不正常，同故障案例三一樣檢測巧V供電電路是否正常。

　　3刁結

　　BIOFUGE離心機的維修重點應關注設備常用模塊，如制冷系統、變頻電機及其控制系統，以及開關電源和稔壓電源供電系統。實際維修中把握各個子系統的工作特點和相互關系，利于解決各種問題[IO-瞓

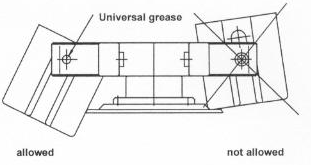

　　離心機眾多故障是因使用不當造成，如離心機所處環境差，不通風，造成機器過熱[13。因而在平時工作中應當勤于維護，勤于檢查離心機環境工作狀態，

　　對使用者進行相關培訓，方能使設備處于良好的工作狀態。
